0512-52300080
复合芯拉挤料
架空导线用纤维增强复合芯专用基体树脂由多官能耐高温环氧树脂与改性酸酐固化剂及助剂组成，具有混合粘度低、适用期长、高温固化速度快、Tg稳定性好等特点，制品具有良好的耐光老化、耐湿热老化、耐化学腐蚀及综合机械性能。
0512-52300080
返回上一页 - 产品描述

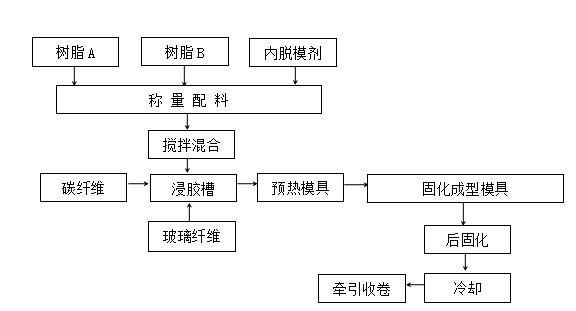

- 使用方法
- 注意事项
主要技术指标
牌 号指 标 | JEdl-01A/B | JEdl-02A/B | ||
|---|---|---|---|---|
JEdl-01A | JEdl-01B | JEdl-02A | JEdl-02B | |
化学成分 | 多官能环氧 | 改性酸酐 | 多官能环氧 | 改性酸酐 |
粘度mpa.s | 1500-2500 | 700-1200 | 1000-2000 | 600-1000 |
环氧当量/酸酐当量 | 140-150 | 205-215 | 150-160 | 200-210 |
密度g/cm3 | 1.20-1.25 | 1.20-1.25 | 1.18-1.22 | 1.20-1.25 |
混合比(重量) | 01A:01B:内脱模剂 =100:130:3.5 | 02A:02B:内脱模剂 =100:120:3.5 | ||
混合粘度25℃ | 1200-1500mpa.s | 600-800mpa.s | ||
混合粘度40℃ | 400-600 mpa.s | 250-350 mpa.s | ||
可使用期25℃ | 8-10hr | 10-12hr | ||
可使用期40℃ | 5-6hr | 6-8hr | ||
树脂浇注体固化物性能参考*
性能指标牌 号 | JEdl-01A/B | JEdl-02A/B | 检测依据 |
|---|---|---|---|
弯曲强度MPa | 90-100 | 100-110 | GB/T2567 |
弯曲模量MPa | 2500-2600 | 2700-2800 | GB/T2567 |
拉伸强度MPa | 40-50 | 50-60 | GB/T2567 |
拉伸模量MPa | 1700-1900 | 1800-2000 | GB/T2567 |
断裂伸长率% | 3-4 | 4-5 | GB/T2567 |
冲击强度kJ/m2 | 12-15 | 15-18 | GB/T2567 |
玻璃化转变温度Tg℃ | 215-225 | 190-200 | DMA800 |
*纯树脂浇注体：固化条件90℃/2hr+160℃/2hr+200℃/2hr
没有了！
